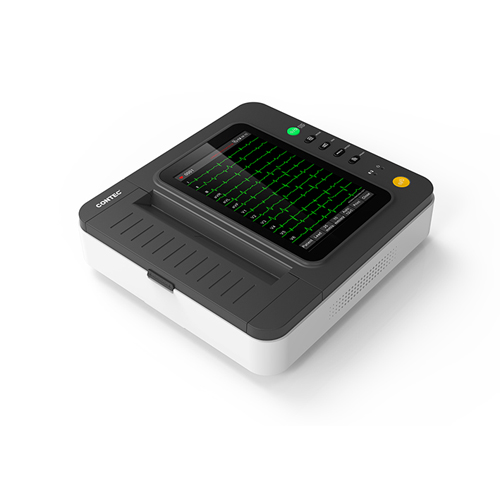

Cet électrocardiographe 12 pistes à écran tactile est capable d'échantillonner simultanément des signaux ECG à 12 dérivations et d'imprimer la forme d'onde ECG grâce à un système d'impression thermique.

Ses fonctions sont les suivantes : enregistrement et affichage de la forme d'onde ECG en mode automatique/manuel ; mesure automatique des paramètres de la forme d'onde ECG, analyse et diagnostic automatiques ; détection du pace maker ; avertissement de panne d'électrode et de manque de papier ; langues d'interface optionnelles (chinois/anglais).batterie au lithium intégrée, alimentée par courant alternatif ou continu ; vous pouvez sélectionner volontairement la dérivation du rythme pour observer facilement une fréquence cardiaque anormale ; gestion d'une base de données de cas, etc.





Paramètres mesurés                         : HR, intervalle PR (ms), durée : P/QRS/T, Interval QT/QTC (ms),

axes : P/QRS/T, amplitude R-V5, amplitude S(V1) , amplitude R(V5)+S(V1)

Système d’alimentation                     : - AC - Secteur : 100V/240V 50/60Hz - Puissance d'entrée: ?150 VA

- DC : 14.8V – 5200 mAh Batterie en Lithium rechargeable

- Autonomie : > 10 heures (selon l’utilisation)

Mémoire intégrée de stockage         : 4 000 cas

Interface                                             : USB/LAN/WIFI

Système d’impression                       : Imprimante thermique

Papier                                                : Rouleau, longueur 20m*largeur 210mm /

         Papier ramette (autre possibilité d’impression) 210*140mm-20m

         Papier A4 via câble USB (en option)

Mode d’affichage                               : Ecran LCD tactile de : 10.1’’ / Images thermiques haute résolution

Dérivations                                        : 12 dérivations standards

Impédance en entrée DC                  : >100M (1Hz)

Courant d’entrée                               : Flottant et Protection contre la défibrillation

Détection de stimulateur cardiaque : Oui

Mode de fonctionnement                  : Temps réel manuel et automatique

Vitesse entraînement du papier        : 5 – 6,25 – 10 – 12,5 – 25 – 50mm/s ±5%

Enregistrement du rythme                : Changement de dérivations automatique, mesure et analyse automatique

Réponse en fréquence                     : 0.01 Hz – 300 Hz

Constante de temps                         : > 3,2 s

CMRR                                              : > 123dB   /   > 140 dB (filtre ouvert)

Filtres                                               : Filtre AC(AC50 Hz/60 Hz), filtre EMG (25 Hz/35 Hz (-3 dB)), filtre DFT, filtre passe-                                                             bas

Sensibilité d’enregistrement            : 1.25- 2.5 – 5 – 10 – 20 – 40 mm/mV, 10/5, 20/10mm/mV ±5% ;

Sensibilité Standard                        : 10 mm/mV ±0.2mm/mV

Niveau sonore                                 : < 12 µVp-p

Fréquence d'échantillonnage d’entrée du signal ECG : 32 kHz

Fréquence d'échantillonnage du traitement des données de forme d'onde : 1 kHz

Précision d'échantillonnage             : 24 bits

Températures                                  : Fonctionnement : +5°C ~ + 40°C / Stockage : - 20°C ~ + 55°C

Humidité relative                             : Fonctionnement : 25%~95%  / Stockage : 95%

Sécurité                                          : Classe I, Type CF, Protection contre la défibrillation

Tension de polarisation durable     : ±950mV

Poids NET                                      : 5 Kg

Dimensions (L x l x H)                    : 340 x 320 x  91mm



• Bracelets ECG (4)

• Poires ECG (6)

• Câble ECG (1)

• Câble de terre (1)

• Câble d’alimentation (1)

• Câble USB (1)

• Code d’installation via le site Internet (QR)

• Papier rouleau ECG + support rouleau (1)
